設 備
Equipments
幅広いニーズやご要望に
対応するための
充実した設備が
揃っています。
世界的レベルの金型製造を目指し、蓄積された技術力と充実した設備で日々取り組んでおります。成形解析、工程設計、型設計、機械加工の一連の工程を体制化し、品質管理を行っています。
01
成型解析
お客様からご依頼の製品を成形解析シュミレーションを行い最適な成形法を解析いたします。 製品のスプリングバック解析をし適正な見込みをデータに反映し金型の精度玉成回数低減を行います。
■主な解析ソフトウェア
AutoForm / PAM-STAMP
02
金型設計
成形シュミレーション結果からお客様の生産プレスに適した金型設計を行います。2Dや3Dソリッドによる金型設計、製品搬送シュミレーションも行います。3D CAD/CAMソフトによる金型の鋳物構造の強度解析も行えます。
■主な金型設計ソフトウェア
AutoCAD / CADmeister / CATIA V5
■加工用ソフトウェア
Caelum Ⅳ / Speace-E
03

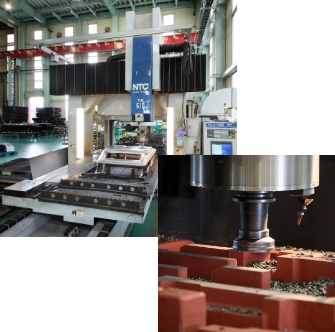

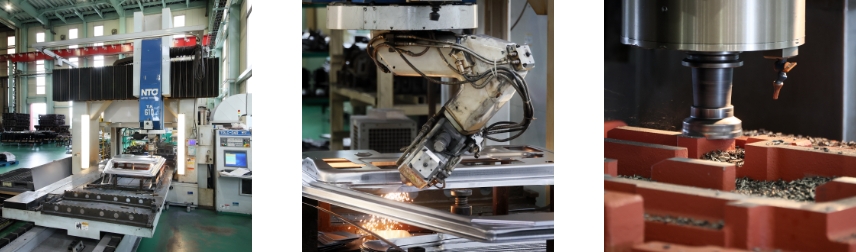

加工機械
大型門形NC加工機から小型NC加工機、5軸NC加工機に依り複雑な加工にも対応しております。 又、自動送り制御により、加工速度を最適に設定することにより、加工能力を向上させております。
■主な機械設備
RB-3V FANUC OM / RB-3NC FANUC 9M
RB-3VM FANUC 18MB / RB-4VM FANUC 18MC
RB-4NM-CS / RB-5M
04
プレス設備
弊社で製作する金型は270材から超ハイテン材まで幅広い材料に対応しております。トランスファー、順送型、タンデム型に対応すべく1500tonのメカプレスを導入。量産プレスの条件をできるだけ再現するためプレスサイクルも20SPMまで再現可能。大型の深絞りに対応可能な1200ton油圧プレスも設備されています。
■主なプレス設備
1500tonメカプレス(Bolster size 4500x2500)
1200tonトライアルプレス(Bolster size 4500x2500)
700tonトライアルプレス(Bolster size 3300x2200)
300tonトライアルプレス(Bolster size 2500x1500)
■主なプレス設備
1500tonメカプレス
(Bolster size 4500x2500)
1200tonトライアルプレス
(Bolster size 4500x2500)
700tonトライアルプレス
(Bolster size 3300x2200)
300tonトライアルプレス
(Bolster size 2500x1500)
05
精度測定設備
ベクトロンを使用する事により、工程間の精度変化が確認出来、パネル精度を上げるために、 各工程のどの部位を修正すれば良いか、見極めが出来る様になり金型の製作（精度玉成）の短縮に役立っております。
■主な測定設備
ベクトロン非接触測定システム + SP-Gauge
設備一覧
ソフトウェア
表は左右にスクロールします
| 画像 | 機械名 | メーカー名 | 仕様・型式 | 台数 |
|---|---|---|---|---|
| Cadmeister | 日本ユニシスエクセリューション㈱ | 3D 設計 | 7 | |
| Cadmeister | 日本ユニシスエクセリューション㈱ | CAM-3D | 6 | |
| 3D-TascalX | ㈱シーセット | Viewer&3D | 1 | |
| IJCAD | システムメトリックス㈱ | 2D 設計 | 7 | |
| CATIA | DASSAULT SYSTEMS | 3D CAD | 1 | |
| NX | Simens | 3D CAD | 1 | |
| Caelum Ⅲ | トヨタケーラム | CAD-2D | 1 | |
| Caelum Ⅳ | トヨタケーラム | CAD | 1 | |
| 3D-Pro | ARGO GRAPHICS | プロフィール作成 | 1 | |
| AutoForm | オートフォームジャパン㈱ | 成型解析 | 1 | |
| PAM STAMP | 日本イーエスアイ㈱ | 成型解析 | 1 |
工場設備
表は左右にスクロールします
| 画像 | 機械名 | メーカー名 | 仕様・型式 | 台数 |
|---|---|---|---|---|

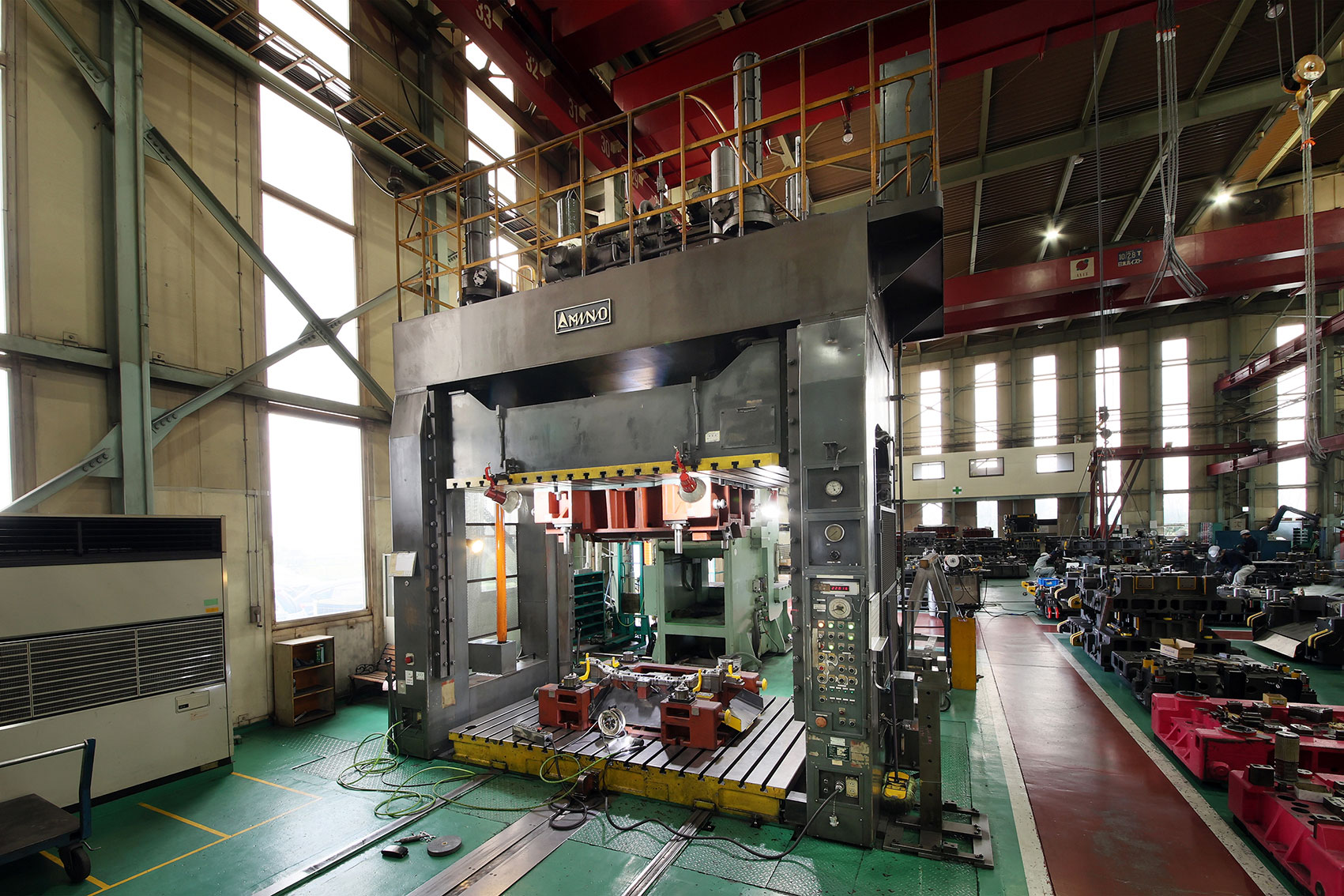

DSF050AR |
50ton ダイスポッティングプレス | ㈱アミノ | DSF050AR(3,000x2,000mm) | 1 |
STR-300 |
300ton トライアウトプレス | 三起精工㈱ | STR-300(2,500x1,500mm) | 1 |
STR-700 |
700ton トライアウトプレス | 三起精工㈱ | STR-700(3,300x2,200mm) | 1 |
| 1200ton トライアウトプレス | ㈱アミノ | SDPT12WF (4,500x2,500mm) |
1 | |

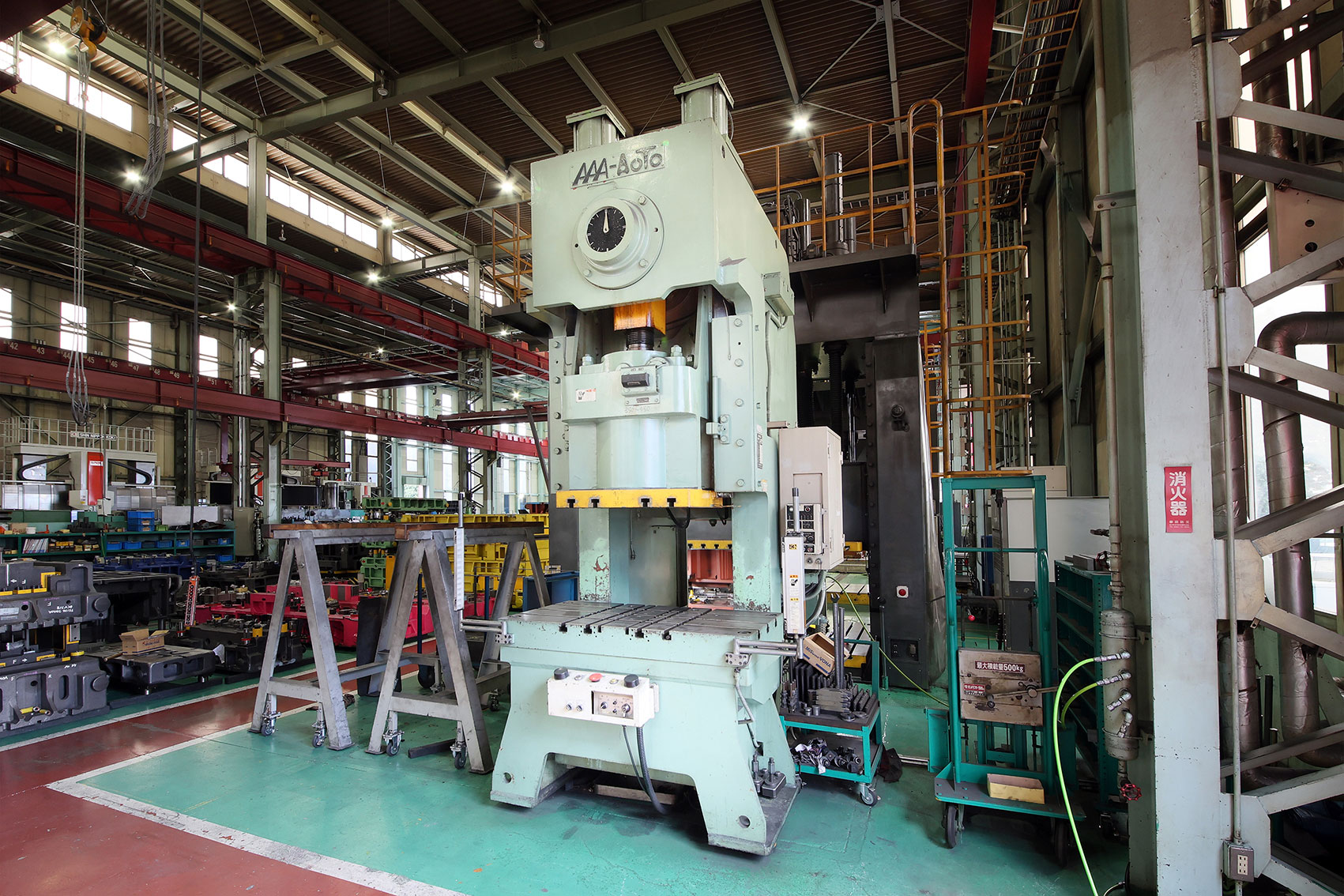

AC1-20K |
200ton メカプレス | ㈱相澤鉄工所 | AC1-20K(1,450x800mm) | 1 |
MFE15000DS1 |
1500ton メカプレス | ㈱エイチアンドエフ | MFE15000DS1(4,500x2,500mm) | 1 |

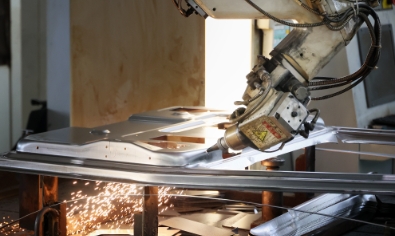

TLM610 |
3次元レーザー加工機 | ㈱日平トヤマ | TLM610(1,900x3,100mm) | 1 |

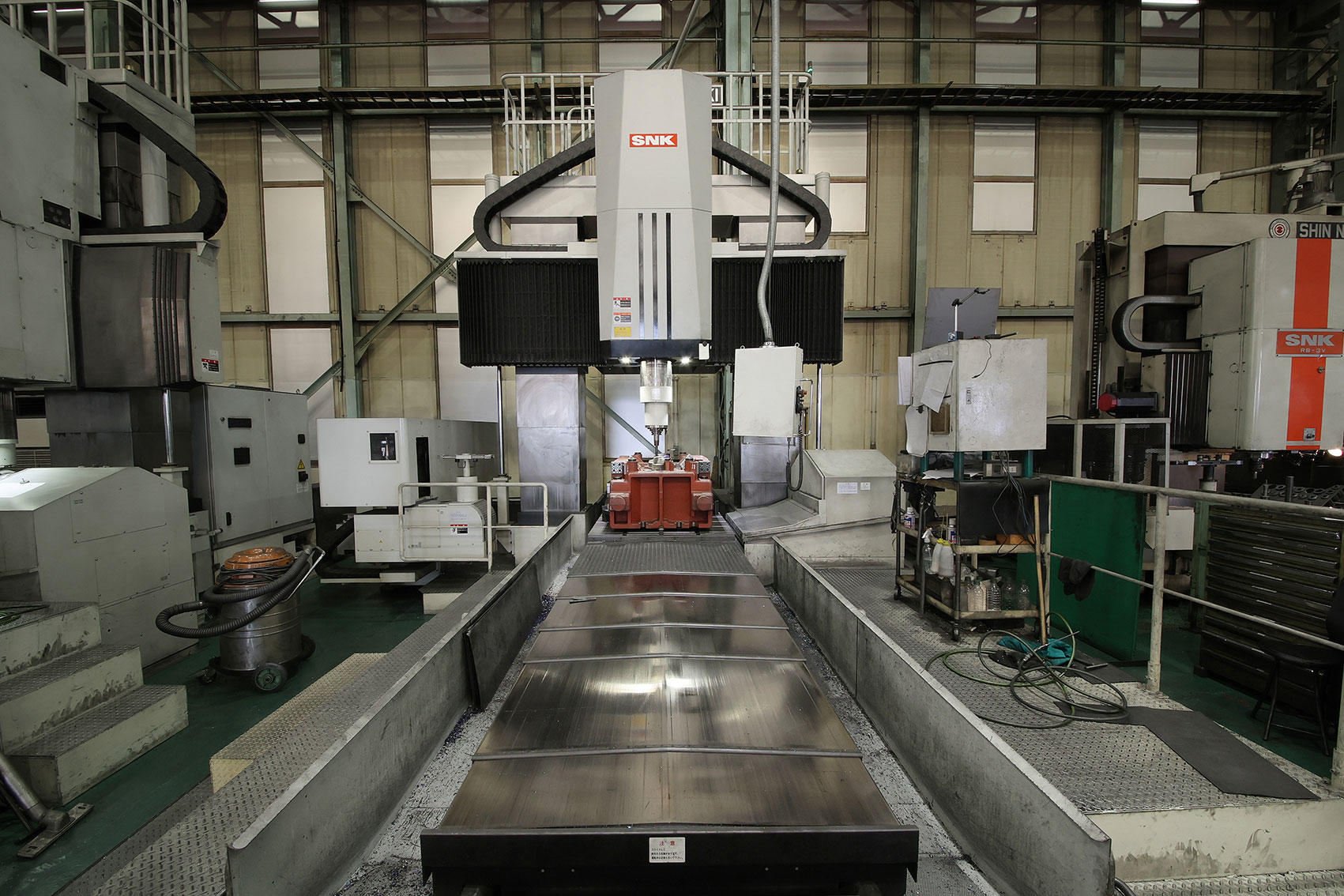

RB-2M |
門型マシニングセンタ | 新日本工機㈱ | RB-2M(1,200x2,500mm) | 1 |

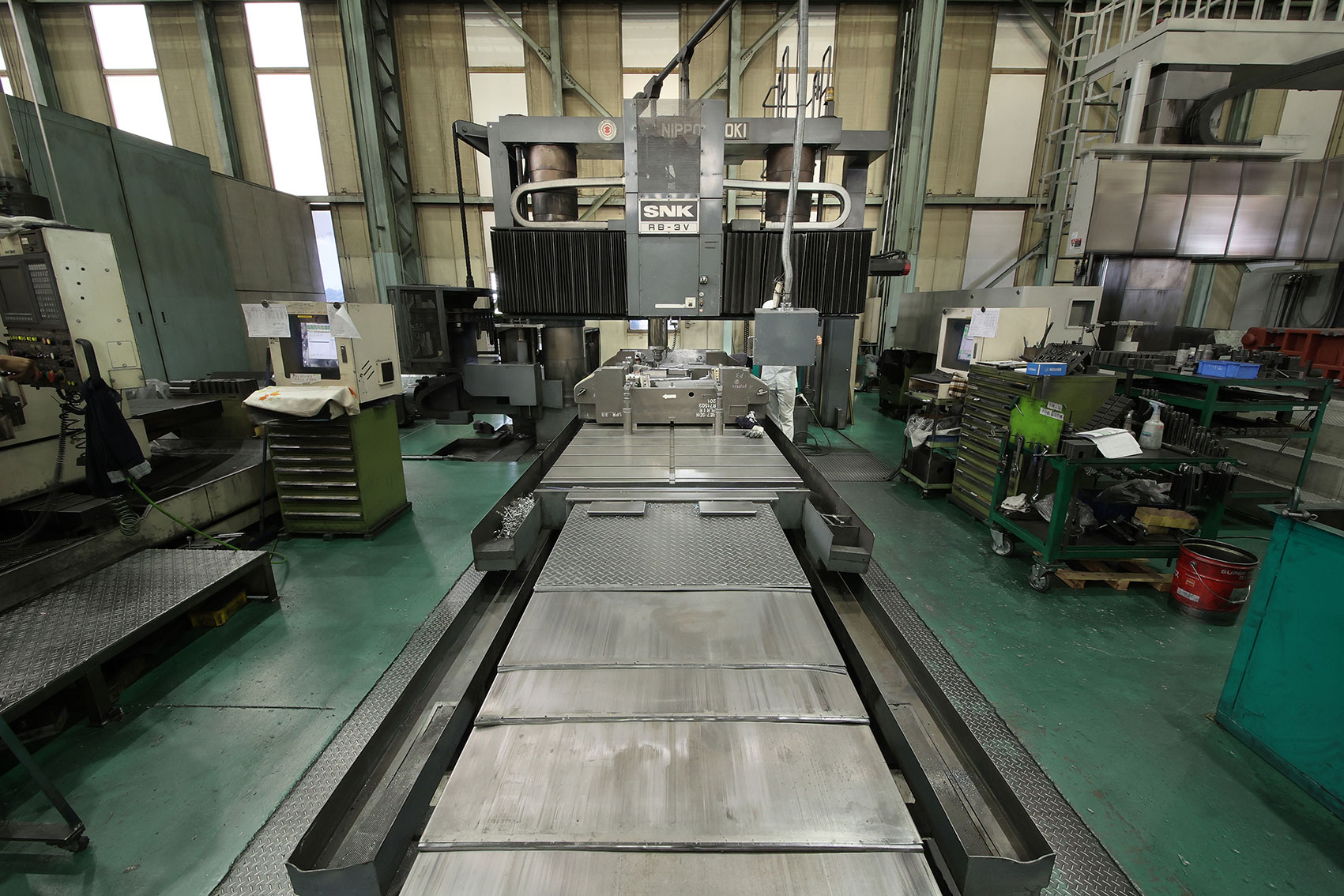

RB-3V |
門型マシニングセンタ | 新日本工機㈱ | RB-3V(1,500x3,000mm) | 1 |
RB-3V |
門型マシニングセンタ | 新日本工機㈱ | RB-3V(1,500x3,000mm) | 1 |

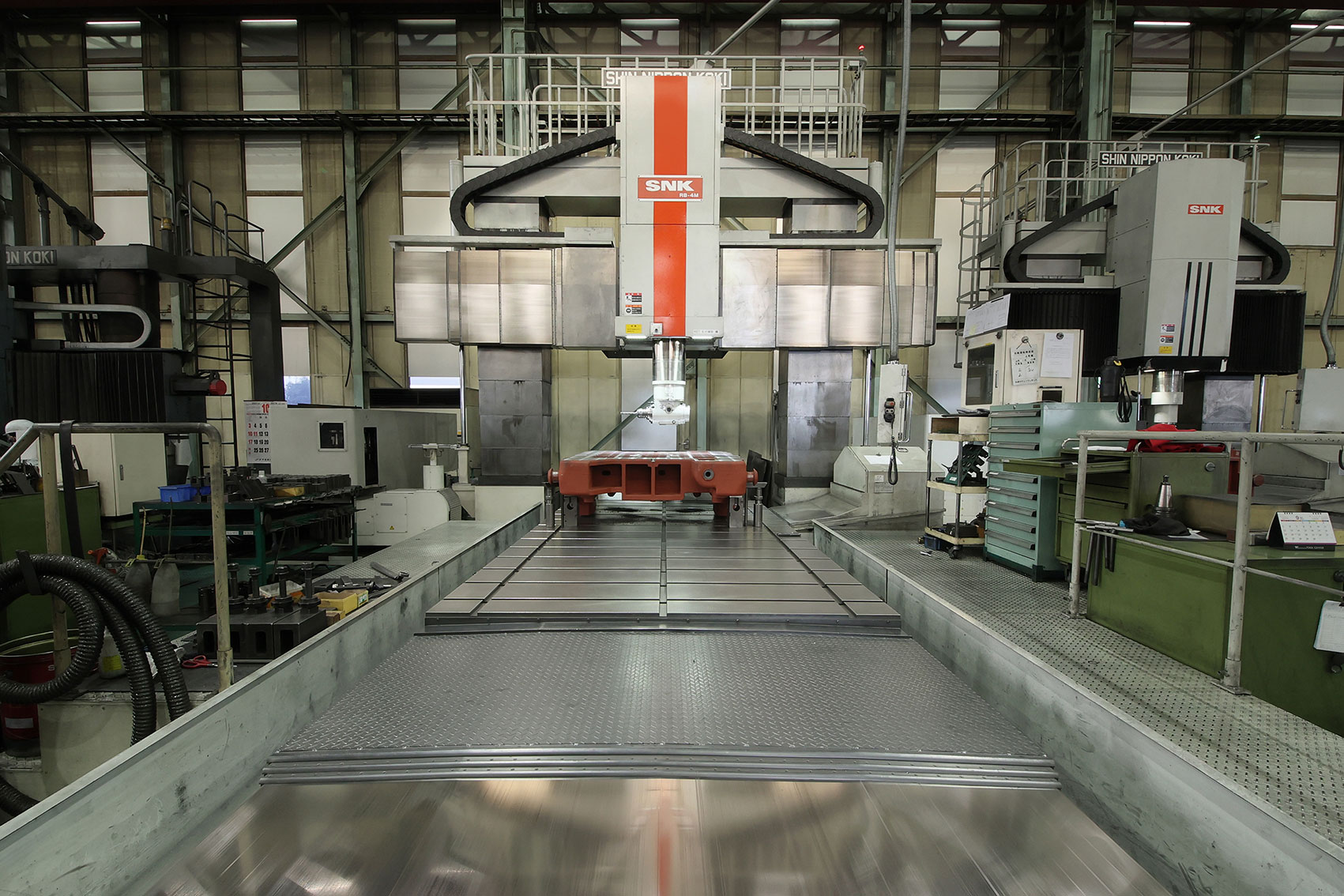

RB-4M |
門型マシニングセンタ | 新日本工機㈱ | RB-4M(2,000x4,000mm) | 1 |
RB-4VM |
門型マシニングセンタ | 新日本工機㈱ | RB-4VM(2,000x4,000mm) | 1 |
RB-4NM/CS |
門型5軸マシニングセンタ | 新日本工機㈱ | RB-4NM/CS(2,000x4,000mm) | 1 |
RB-5M |
門型5軸マシニングセンタ | 新日本工機㈱ | RB-5M(2,500x5,000mm) | 1 |
TMC-50VW |
立形マシニングセンタ | ㈱日平トヤマ | TMC-50VW(1,800x580mm) | 1 |
MILLAC611V |
立形マシニングセンタ | オークマ㈱ | MILLAC611V(1,600x610mm) | 2 |
MILLAC852V |
立形マシニングセンタ | オークマ㈱ | MILLAC852V(2,200x852mm) | 1 |
MILLAC1052V |
立形マシニングセンタ | オークマ㈱ | MILLAC1052V(2,200x1050mm) | 1 |
MH3V |
立フライス盤 | OKK | MH3V(1,650x380mm) | 2 |
TN150 |
立フライス盤 | 浜井産業㈱ | TN150(1,500x380mm) | 1 |
DRA2000 |
ラジアルボール盤 | AICHI-OKUMA | DRA2000 | 1 |
| ラジアルボール盤 | OOYA | R33-2000 | 2 | |
A2-520 |
シャーリング | ㈱相澤鉄工所 | A2-520 | 1 |
| ベンダー | ㈱アマダ | RG-35 | 1 | |
NSG-64H |
平面研削盤 | 日興機械㈱ | NSG-64H | 1 |
GS-65PFⅡ |
平面研削盤 | 黒田精工㈱ | GS-65PFⅡ | 1 |
LPM-56 |
底面研磨機 | SECULAR | LPM-56 | 1 |
| 溶接機 | ダイヘン | ARGO300P | 2 | |
| 非接触３次元測定器 | ㈱小坂研究所 | VECTRON VLT41-05 | 1 | |
| 天井クレーン | 日本ホイスト㈱ | 20/10ton | 1 | |
| 天井クレーン | 日本ホイスト㈱ | 15/10ton | 2 | |
| 天井クレーン | 日本ホイスト㈱ | 10/2.8ton | 2 |
